Deze decoder heeft een bedrade aansluiting. Bedrade decoders worden geregeld gebruikt bij inbouw van analoge loc's omdat die geen aansluiting voor een decoder hebben. Hierbij moet je denken dat de oude weerstanden, condensatoren en spoelen te verwijderen. Denk ook aan het soms doorslijpen van bijv. verlichtingsbanen op de printplaat.
Deze hebben vanuit de decoder eigen draden voor de voor- en sluit-verlichting (wit en gele draad)!!
De afmeting is 9,5 x 7,8 x 2,8 mm, de max stroom is 0,7A (kortstondig max 2,0A), de extra uitgangen (extra functies) is 0,4A.
De duitse beschrijving van de decoder.

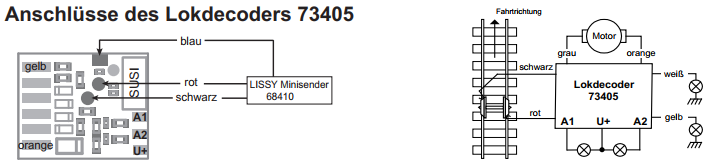

De aansluiting ziet er als volgt uit:
